一、概述及用途

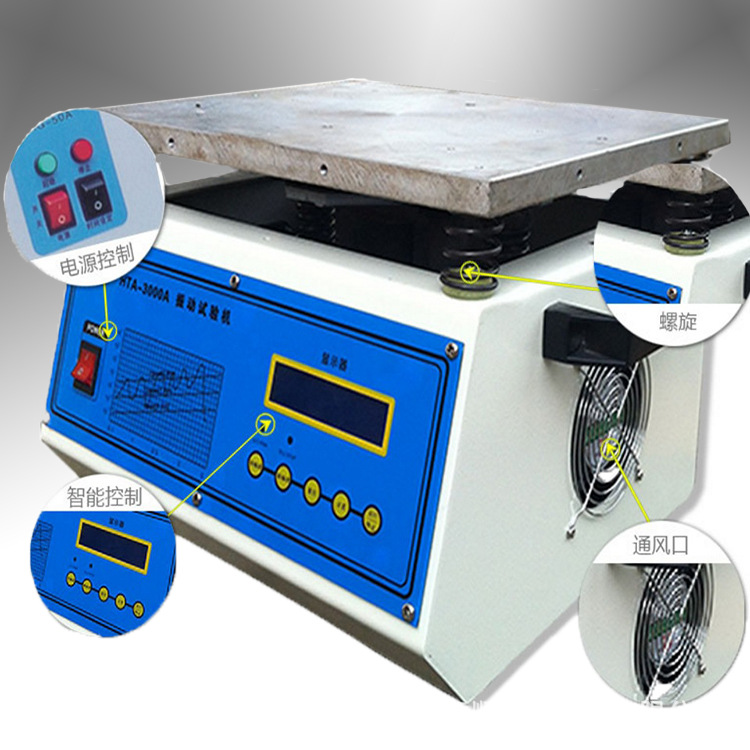

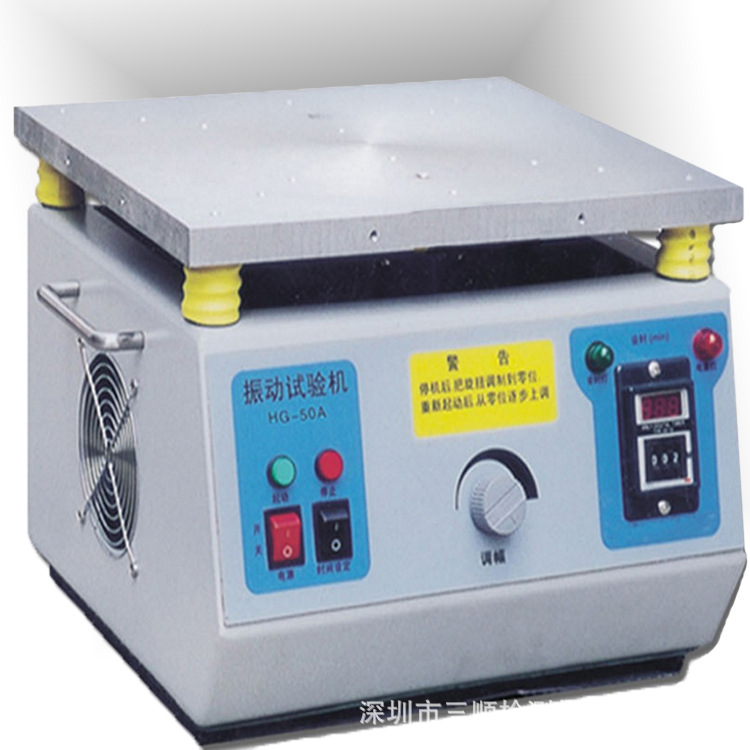

 SS系列电磁式扫频振动试验机由激振台体和控制台体组成。本振动试验机采用复合型工业材料制造，精密加工，台体美观大方，人性化操作及控制，采用专用测控模块，使设备工作更稳定、更可靠。

  电磁式振动试验系列广泛适用于通讯、电子、汽车、家用电器、玩具等行业中质量体系认证的振动检验，本类型设备适用于发现早期故障，模拟实际工况考核和结构强度试验。本系列产品也可用于各种产品的科研和生产线上的耐振检查试验，使您的产品质量有了强有力的可靠保证。

二、振动试验机特点：

1.采用先进可程式技术，可以设定程序，多段扫频可同时工作的功能

具有单点、段、多段的时间定时、倒计功能

2.进口频率控制器，数字化控制与显示频率，PID调节功能，使设备工作更为定、可靠

3.控制参数实时同步显示，可随时切换，无须人工干预。

4.精确达到可控制效果，并可预示控制曲线图

5.精密型设计制造，一体式垂直和水平工作台体，外观精美，超静音工作

6.机台底座采用避振装置，安装方便，运行平稳，无需安装地脚固定螺丝

7.内嵌式振幅预测程序及调幅容易

8.九点同步激振，台面振动均匀

9.无级调整振幅，定频及扫频操作功能适应不同行业多种试验要求

10.增加抗干扰电路,解决因强电磁场对控制电路干扰

11.增加工作时间设定器，使测试产品达到更好测试要求

三、振动试验机性能参数

1.功能：正弦波、调频、扫频、可程式、倍頻、對數、调幅、最大加速度（需计算）、时间控制、

2.外体尺寸约L*H*W：450×450×46mm

3.台面尺寸：450*450*46

4.振动方向：，垂直

5.最在试验负载： 60kg+10kg

6.调频功能：在频率范围內任一频率可调

7.扫频功能（0.01Hz）：(上频率/下频率/时间范围)可任意设定真正标准来回扫频

8.可程式功能（0.01Hz）：16段每段可任意设定(频率/时间)可循环

9.倍频功能（0.01Hz）：16段成倍数增加①低到高频②高到低频③低到高再到低频/可循环

10.对数功能（0.01Hz）：①下到上频②上到下频③下到上再到下频--3种模式对数/可循环

11．振动机功率（KW）：2.5

12．振幅（可调范围mmp-p）：0 ～ 5.0mm

13．振动波形：正弦波

14．时间控制：任何时间可设(时.分.秒为单位可以到达99.99)

15．电源电压（V）：220±10%

16．精密度：频率可显示到0.01Hz,精密度0.1Hz

17．振动频率：1～400HZ可调节

18．本控制系统如不用软件控制同样可以进行定频.扫频运行。

四．振动试验机主要配置

1．控制系统环节：

滤波装置；

面板控制器一套；

编程程序一套；（可选配）

保护装置一套；

功率放大器；

正弦波电路装置；

程序指令装置；

控制仪接口箱；

信息处理板；

USB接口含连线；

正弦波（扫频、定频）控制，半正弦波控制。

2．振动台体系统环节：

隔磁功能；

振动装置一套；

振动台体一台；

振动发生机；

垂直辅助工作台面；

台体冷却低噪音装置（风冷）。

3.出厂附件：

万能夹具一套（免费），

保修卡一套；

合格证一套；

操作说明书一本；
