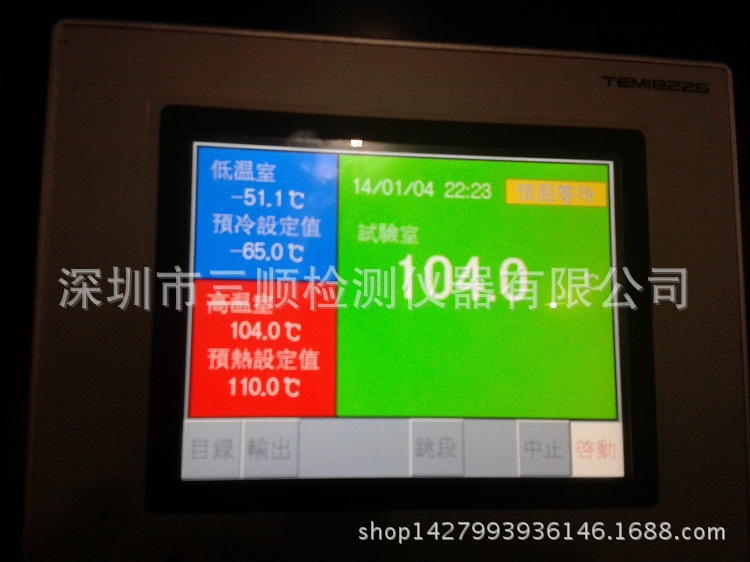

 冷热冲击试验箱控制器 TEMI8226冷热冲击试验机专用之温度控制器

适用范围：

     TEMI8226温湿度控制器是一款高科技产品。该产品采用计算机技术对环境温度、湿度进行测量和控制，可程控制，并可以与冷热冲击试验箱配套使用。

冷热冲击试验机专用之温度控制器之


■ LCD有效显示范围：118.18（长）×89.38（高）mm

■ LCD解析度：320（长）×240（高）点（RGB）

■ 控制器外观尺寸：185（长）×145（高）×112（宽）mm

■ 控制器开孔尺寸：173±0.5（长）×133±0.5（高）mm

2.2.冷热冲击试验机专用之温度控制器之工程图

■控制板是本控制器的专用连接。

■ 用通信方式连接，控制、设定测试参数并保存测试结果。

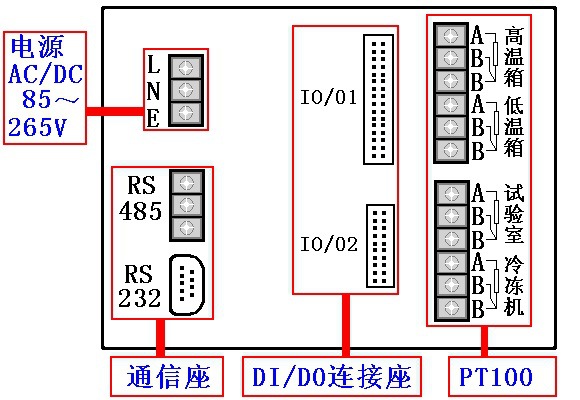

2.3控制器背板端子说明

冷热冲击试验机专用之温度控制器板端子说明

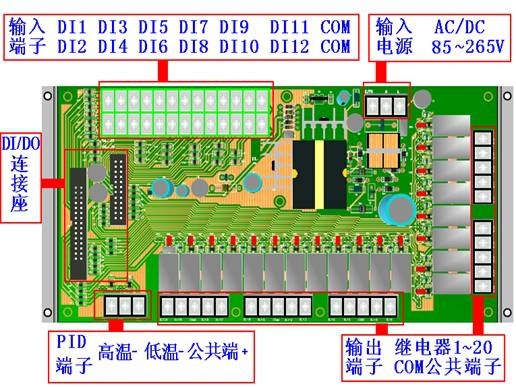

 ■I/O板尺寸270×125mm；DI/DO连接座有30P和24P两条排线；PID为12V输出,公共端为正极；继电器20个，每四个一个公共端，为无源接点；输入电源为交直流85～265V。

 控制器之注意事项

①本控制器可正常工作与一般场合，如果担心控制器的故障和异常会造成重大事故或损坏其他设备时，应另外设置避免事故的紧急停止电路和保护回路，以防止事故的发生。

②为避免发生本控制器故障，请提供额定电压范围内的电源。

③为了防止触电或产生误动作和故障，在安装和接线结束之前，请不要接通电源。

④本控制器为非防爆产品，请不要在有可燃或爆炸性气体的环境中使用。

⑤绝对不要擅自拆卸、加工、改造或修理本控制器，否则会有产生异常动作、触电或火灾危险。

⑥接通电源后，请不要触摸电源端子，否则会有触电危险或产生误动作。

⑦关闭电源后，才可进行接线的拆卸，否则会有触电危险或产生误动作。

⑧控制器的通风口需保持通畅，以免发生故障、动作异常、寿命降低和火灾。

⑨开箱是若发现控制器损坏或变形，请不要使用。

⑩控制器安装设置时注意不要让灰尘、线头、铁屑或其他东西进入，否则会发生误动作或故障。

?接线必须正确，一定要进行接地。不接地可能造成触电、误动作事故、显示不正常或测量有较大误差。

?定期检查端子螺丝和固定架，请不要在松动的情况下使用。

?控制器运转期间，电源输入端子必须注意安装位置以防触电。

?控制器在运转中，进行修改设定、信号输出、启动、停止等操作之前，应充分的考虑安全性，错误的操作会使工作设备损坏或发生故障。

?请用干布擦拭控制器，不要使用酒精、汽油或其它有机溶剂，不要把水溅到控制器上。

?控制器内部的零件有一定的寿命期限，为持续安全地使用本控制器，希望定期进行保养和维护。

?报废本控制器时，请以工业垃圾处理。

 售后服务

保修壹年
