点击图片查看原图【厂家直销】高低温冷热冲击试验箱 （三厢式）
仪器用途
用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、塑胶等行业，国防工业、航天、兵工业、电子芯片IC、 半导体陶瓷及高分子材料之物理性变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害，可确认产品的品质,从精密的IC到重机械的组件，无一不需要它的理想测试工具。
技术特点：
① 带RS2332接口，曲线软件，不需记录仪；
② 冷媒伺服阀流量演算控制，省电40%，有驻留时间休眠功能，节能50%以上；
③ 控制器防电磁干扰获SGS认证，具32位数以上软件匹配，具有多次开发和软件升级功能；
④ 可出具国家CNAS合格检测报告；
⑤ 除霜周期（300个循环除霜一次，每次除霜保证在2小时以内，整合试验达到25%的节能省电）；
⑥ 符合GB2423，IEC68-2-14，JISC 0025，MIL-STD-883E，I PC2.6.7，BELLCORE满足GB2423，JISC0025，MIL-STD-883E，IPC2.6.7，BELLCOR，国标GJB150.3-86，国标GJB150.5-86
⑦ 具有两箱、三箱测试功能、高温储存、低温储存等功能。
传统设备低温控制方式：
1） 制冷压缩机启停控制温度（温度波动大、严重影响压缩机寿命，已淘汰的技术）
2） 制冷压缩机恒定运行+加热PID控制（导致制冷量与加热相抵消实现温度动态平衡，浪费了大量的电能）
新型PWM冷控制技术实现低温节能运行：
低温工作状态，加热器不参与工作，通过PWM技术控制调节制冷机组制冷剂流量和流向，对制冷管道、冷旁通道、热旁通管道三向流量调节，实现对工作室温度的自动恒定。此方式在低温工况下，可实现降低40%的能耗。
该技术基于美国sporlan公司定制型号的PWM控制阀：

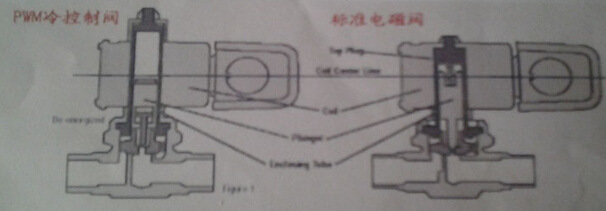

★ 由于该技术通过电磁阀的频繁动作实现对各管道流量的调节，标准电磁阀不能适应，会在很短的时间出现金属疲劳损坏，目前支持该技术的高性能阀门只有美国Splrlan公司生产XM系列产品（该产品无法从正常渠道进口），下图为电磁阀的区别：
主要配件:
|
品名 |
品牌 |
|
压缩机 |
法国泰康 |
|
膨胀阀 |
丹麦(DANFOSS) |
|
电磁阀 |
日本鹭宫 |
|
过滤器 |
丹麦(DANFOSS) |
|
板式热交换器 |
台湾(高力) |
|
高压控制器 |
丹麦(DANFOSS) |
|
油压控制器 |
日本鹭宫 |
|
油分离器 |
美国“ALCO” |
|
冷媒流量调节阀 |
美国PWM |
|
水压调节阀 |
丹麦 |
|
避震软管 |
美国 |
|
蒸发器 |
日本双菱 |
|
冷凝器 |
特殊订购 |
|
水压调节阀 |
丹麦 |
|
温湿度控制器 |
三顺科技授权TEMI公司制作 |
|
加热器 |
台湾特殊订购 |
|
固态继电器 |
瑞士佳乐 |
|
接触器 |
施耐德 |
|
热继电器 |
施耐德 |
|
干烧保护器 |
意大利 |
|
时间继电器 |
日本欧姆龙 |
|
电源总开关 |
施耐德 |
|
真空防爆玻璃 |
三顺专利 |
技术规格：
|
产品名称 |
冷热冲击试验箱 |
|
产品型号 |
80L(400*400*500)mm |
|
试样限制 |
本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性 |
|
物质试样的试验或储存生物试样的试验或储存强电磁发谢源试样的试验 |
|
|
本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性 |
|
|
物质试样的试验或储存生物试样的试验或储存强电磁发谢源试样的试验 |
|
|
产品特点 |
1、带RS2332接口，曲线软件，不需记录仪； |
|
2、冷媒伺服阀流量演算控制，省电40%，有驻留时间休眠功能，节能50%以上 |
|
|
3、控制器防电磁干扰获SGS认证，具32位数以上软件匹配，具有多次开发和软件升级功能 |
|
|
4、通过ISO-9001的质量认证（台湾/大陆） |
|
|
5、除霜周期（300个循环除霜一次，每次除霜保证在2小时以内，整合试验达到25%的节能省电） |
|
|
6、 符合GB2423，IEC68-2-14，JISC 0025，MIL-STD-883E，I PC2.6.7，BELLCORE满足GB2423，JISC0025，MIL-STD-883E，IPC2.6.7，BELLCOR，国标GJB150.3-86，国标GJB150.5-86 |
|
|
7、具有两箱、三箱测试功能、高温储存、低温储存等功能 |
|
产品名称 |
高低温冷热冲击试验箱 |
|
产品型号 |
GS-80 |
|
试样限制 |
本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性 |
|
物质试样的试验或储存生物试样的试验或储存强电磁发谢源试样的试验 |
|
|
容积、尺寸和重量 |
|
|
内容积 |
80L |
|
内箱尺寸 |
500×400×400（ W * D* H） mm |
|
外形尺寸 |
1750×1950×2050（ W * D* H） mm |
|
重量 |
约980Kg |
|
测试环境条件 |
环境温度10℃---+30℃，相对湿度≤85% |
|
测试方法 |
GB/T5170.2-1996温度试验设备 |
|
高温室 |
|
|
预热温度范围 |
60℃~＋150℃ |
|
升温时间 |
60℃~＋150℃≤60min注：升温时间为高温室单独运转时的性能 |
|
低温室 |
|
|
预冷温度范围 |
（-55℃~0℃） |
|
降温时间 |
（+20℃→-55℃≤60min注：降温时间为低温室单独运转时的性能 |
|
试验室（试样区） |
|
|
试验方式 |
气动风门切换2温区或3温区 |
|
温度冲击范围 |
（+60~+150）℃/（-55~-10）℃ |
|
温度波动度 |
±0.5℃ |
|
温度偏差 |
±2.0℃（传感器存放于风道出口处） |
|
温度恢复时间 |
≤5min |
|
恢复条件 |
传感器位置：试样的上风侧 |
|
高温曝露：+150℃：30分钟 |
|
|
低温曝露：-55℃：30分钟 |
|
|
试样重量：30.0Kg（发热量不超过50W） |
|
|
满足试验标准 |
GB/T2423.1-2001试验A:低温试验方法 |
|
GB/T2423.2-2001试验B:高温试验方法 |
|
|
GB/T2423.22-2001试验N:温度变化试验方法 试验Na |
|
|
GJB 150.3-1986高温试验 |
|
|
GJB150.4-1986低温试验 |
|
|
GJB 150.4-1986温度冲击试验 |
|
|
符合：MIL、IEC、JIS、IPC…二箱式或三箱式试验规格 |
|
结构特征：
|
保温围护结构 |
1、外壁材料:以：双面电解板，表面拉丝不锈钢板； 2、内壁材料：不锈钢板SUS304（镜面不不锈钢）； 箱体保温材料：硬质聚氨脂泡沫+玻璃纤维； 3、门保温材料：玻璃纤维； 4、门壁防潮处理：采用进口低压加热线除潮除雾； |
|
空气调节通道 |
风机、加热器、蒸发器、风门、温度传感器 |
|
试验箱体标准配置 |
引线孔：1个，位于箱体左侧面，大小Φ50mm圆孔； 试验搁架：2个； |
|
调整脚与调整轮 |
调整脚：4个，支撑试验箱用； 调整轮：4个，移动试验箱用； |
|
试验箱门 |
单开，左铰链，右把手 |
|
控制台 |
控制器显示屏、故障指示、RS-232通讯接口； |
|
机械室 |
制冷机组、接排水装置、排风机； |
|
配电控制柜 |
总电源漏电断电路器、控制器、配电板、散热风机、高低温循环风机电机； |
|
加热器 |
镍铬合金电热丝式加热器； 加热器控制方式：无触点等周期脉冲调宽； 平衡式高温PID+PWM+SSR（固态继电器）； |
|
电源线及排水孔 |
位于箱体背面（包括断电保护器）； |
制冷系统：
|
工作方式 |
机械压缩二元式、复叠制冷方式； |
|
制冷压缩机 |
法国品牌 使用密闭式压缩机； |
|
蒸发器 |
翅片管式换热器； |
|
冷凝器 |
壳管式换热器（风冷式）； |
|
节流装置 |
热力膨胀阀、手动膨胀阀（采用计算机自动调整冷媒流量，有效带走待测品发热负热能）； |
|
蒸发冷凝器 |
有锈钢钎焊板式换热器 ； |
|
制冷机控制方式 |
控制系统的PLC（可程序设计逻辑控制器）根据试验条件自动调节制冷机的运行工况 压缩机回气冷却回路； 能量调节回路（有高效能省40%以上）； 冷凝压力调节阀； |
|
制冷剂 |
R507/R23(臭氧耗损指数均为零)； |
|
其它 |
压缩机冷却风扇； |
电气控制系统：
|
控制器型号 |
彩色触摸屏控制器 |
|
显示器 |
8.0英寸320*480点阵，TFT彩色LCD显示器 |
|
运行方式 |
程序方式 |
|
设定方式 |
中英文菜单，触摸屏方式输入 |
|
程序容量 |
90个程序最大99步，每个程序可设9999次循环 |
|
设定范围 |
高温室预热温度上限：+220℃ 低温室预冷温度下限：-80℃ 试验室（试样区）：温度冲击上限+60℃；温度冲击下限-10℃ |
|
显示分辨率 |
温度：0.1℃ 时间：0.1min |
|
