深圳市三顺检测仪器有限公司

产品名称

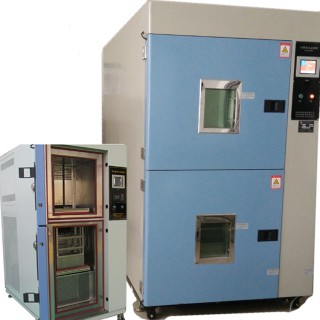

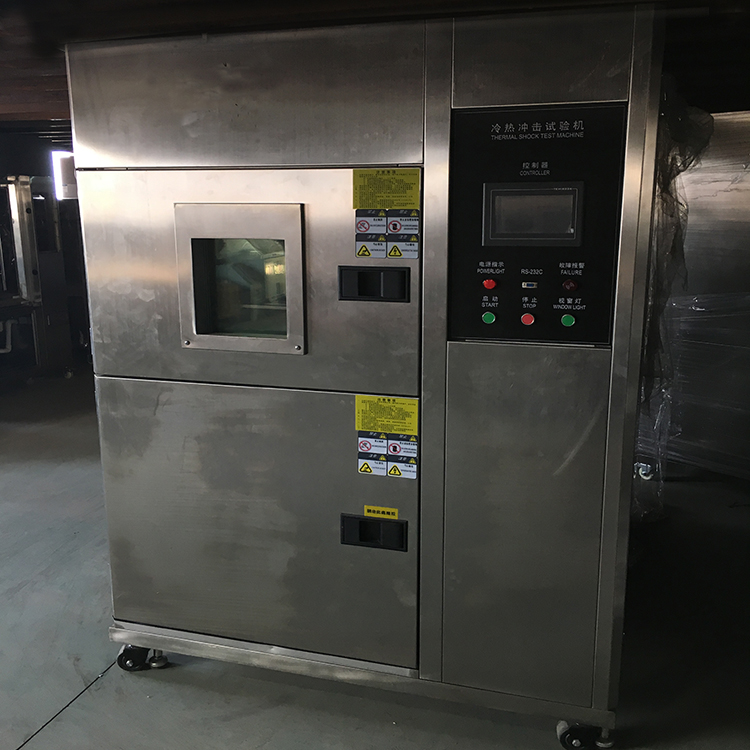

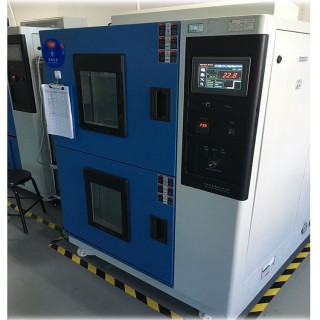

冷热冲击试验箱

试样限制

本试验设备禁止易燃、易爆、易挥发性物质试样的试验或储存腐蚀性

物质试样的试验或储存生物试样的试验或储存强电磁发谢源试样的试验

内容积

35L

内箱尺寸

300*320*400（宽*深*高）（mm）

试验环境条件

环境温度10℃---+30℃，相对湿度≤85%

高温室

预热温度范围

60℃~＋160℃

升高温时间

60℃~＋160℃≤60min注：升温时间为高温室单独运转时的性能

低温室

预冷温度范围

（-50℃~0℃）

降低温时间

（+20℃→-50℃）≤80min注：降温时间为低温室单独运转时的性能

试验室（试样区）

试验方式

吊篮式测试

温度冲击范围

（+60~+120）℃/（-40~-10）℃

温度波动度

±0.5℃

温度偏差

±2.0℃（传感器存放于风道出口处）

温度恢复时间

≤10min

恢恢复条件

传感器位置：试样的上风侧

高温曝露：+100℃：30分钟

低温曝露：-40℃：30分钟

试样重量：30.0Kg（发热量不超过10W）

保温围护结构

1、外壁材料:钢板喷粉；

2、内壁材料：不锈钢板；

3、箱体保温材料：硬质聚氨脂泡沫+玻璃纤维；

4、门保温材料：玻璃纤维；

空气调节通道

风机、加热器、蒸发器、风门、温度传感器

试验箱体标准配置

试验搁架：1个；

调整脚与调整轮

调整脚：4个，支撑试验箱用；

调整轮：4个，移动试验箱用；

试验箱门

单开，左铰链，右把手

控制台

控制器显示屏、故障指示；

机械室

制冷机组、接排水装置、排风机；

配电控制柜

总电源漏电断电路器、控制器、配电板、散热风机、高低温循环风机电机；

加热器

镍铬合金电热丝式加热器；

加热器控制方式：无触点等周期脉冲调宽；

平衡式高温PID+PWM+SSR（固态继电器）；

电源线及排水孔

位于箱体背面（包括断电保护器）；

工作方式

机械压缩二元式、复叠制冷方式；

制冷压缩机

法国品牌使用密闭式压缩机；

蒸发器

翅片管式换热器；

冷凝器

壳管式换热器（风冷式）；

节流装置

热力膨胀阀、手动膨胀阀（采用计算机自动调整冷媒流量，有效带走待测品发热负热能）；

蒸发冷凝器

有锈钢钎焊板式换热器；

制冷机控制方式

控制系统的PLC（可程序设计逻辑控制器）根据试验条件自动调节制冷机的运行工况

压缩机回气冷却回路；

能量调节回路（有高效能省40%以上）；

冷凝压力调节阀；

制冷剂

R404A/R23(臭氧耗损指数均为零)；

其它

压缩机冷却风扇；

控制器型号

彩色触摸屏控制器

运行方式

程序方式

设定方式

中文菜单，触摸屏方式输入

程序容量

90个程序最大99步，每个程序可设9999次循环

设定范围

高温室预热温度上限：+150℃

低温室预冷温度下限：-50℃

试验室（试样区）：温度冲击上限+120℃；温度冲击下限-40℃

显示分辨率

温度：0.1℃

时间：0.1min

输入

PT100Ω *3(白金传感器)

控制方式

抗积分饱和PID，模糊算法

平衡式调温P.I.D+P.W.M+S.S.R

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值，采样用采样时刻的时间；最大存储时间为60天（当采样周期为1.5min时）

附属功能

故障报警及原因；

高低温试验曲线显示功能；

程序之制作采用对谈式、有删除、清除、插入等功能；

SEGMENTS时间设定0—99HOUR59MIN；

具有断电程序记忆，复电后自动启动并接续执行程序功能；

具有预约启动及关机功能；

制冷系统

压缩机超压；

压缩机过热；

压缩机过流；

试验室

试验室温度过高、过低保护（控制器内置）；

试验室温度过高、过低保护；

其他

总电源相序和缺相保护继电器；

漏电断路器、试样电源控制端子、外部报警输出；

高/低温室超温保护开关、高/低温室超温保护（控制器内置）；

循环风机热继电器、电机温度开关；

压缩空气压力开关、排气阀；

电源线缆

四线（四芯电缆）电缆1条（2米长）

总电源漏电断路器

AC380V、50HZ、三相四线

运输：

试验箱为整体式，整体运输

环境条件

温度：5℃~30℃

相对湿度：≤85%

气压：86KPa~106KPa

流量

15t/h

气源（压缩空气）

压力：（5~7）Kg/cm2(空气须干燥过滤)

连接管口径：Φ8mm

流量：0.1m3/min
