一、产品概述:
沙尘试验箱学名为“砂尘试验箱”,模拟自然界风沙气候对产品的破坏性,适用于检测产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。设备有载灰尘垂直循环的气流,试验用灰尘可以循环使用 ,整个风道采用进口高级不锈钢板制作,风道底部与锥形料斗接口连接,风机进出风口直接与风道连接,再在适当的位置上将工作室顶部扩散口接入工作室体,形成“O”型闭式垂直吹尘循环系统,使气流能顺畅地流动,最大限度的使尘土分散均匀。采用单台大功率低噪音离心风机,根据试验需要用变频调速器来调节风速
二、产品用途:
砂尘试验箱用于检测产品的外壳密封性能,主要是按照IP5X和IP6X两个等级的试验方式,模拟产品在生产、运输、贮存过程中遇到的砂尘环境,从而检验其外壳的防护性能。。如今,防尘试验设备对质量控制方面的作用越来越得到重视,特别是些零部件生产厂家给大整车厂配套相关产品时,必须要满足相关的标准试验要求,在产品设计阶段就按各种相关标准做好验证工作,而通过防尘试验设备以及其他相关试验发现问题马上解决,企业才能为客户制造出理想的产品
三、制作参数:
整机尺寸约 |
W1330*D1090*H1980mm |
内箱尺寸 |
W800*D800*H800mm |
工作室材质 |
不锈钢钢板 |
外箱材质 |
不锈钢 |
温度范围 |
RT+10----60℃ |
筛网标称线径 |
50um |
温度波动度 |
≤±0.5℃ |
温度均匀度 |
≤1℃ |
控制器 |
彩屏触摸可编程 |
照明灯 |
观察箱内试样状况 |
观察窗 |
透明玻璃门 |
观察窗 |
配有雨刮灰装置 |
试样粉尘 |
干燥滑石粉 |
粉尘浓度 |
2 -4 Kg/m3 |
线间标称间距 |
75um |
引线孔 |
φ50 mm |
电压 |
380V7.5KW |
常压,空载、无负荷条件下 |
四、沙试验箱配置清单
序号 |
设备 |
牌子型号 |
产地 |
数量 |
图片 |
1 |
内箱材质 |
304型不锈钢 |
台湾 |
1批 |
1.1mm厚 |
3 |
外箱材质 |
拉丝不锈钢 |
台湾 |
1批 |
1.1mm厚 |
4 |
控制器 |
TEMI |
韩国 |
1台 |
|
5 |
玻璃操作门 |
佩信 |
台湾 |
1 |
|
6 |
照明灯 |
欧司朗 |
德国 |
1 |
|
7 |
中间继电器 |
欧姆龙 |
日本 |
3 |
|
8 |
循环风机 |
尚昱 |
台湾 |
2 |
|
9 |
超温保护 |
RKC |
日本 |
1 |
|
10 |
传感器 |
台湾 |
宣荣 |
1 |
|
五、干燥滑石粉(详解)
滑石主要成分是滑石含水的硅酸镁,分子式为Mg₃[Si4O10](OH)2。滑石属单斜晶系。晶体呈假六方或菱形的片状,偶见。通常成致密的块状、叶片状 、放射状、纤维状集合体。无色透明或白色,但因含少量的杂质而呈现浅绿、浅黄、浅棕甚至浅红色;解理面上呈珍珠光泽。硬度1,比重2.7~2.8。
滑石具有润滑性、抗黏、助流、耐火性、抗酸性、绝缘性、熔点高、化学性不活泼、遮盖力良好、柔软、光泽好、吸附力强等优良的物理、化学特性,由于滑石的结晶构造是呈层状的,所以具有易分裂成鳞片的趋向和特殊的滑润性,如果Fe2O3的含量很高则会减低它的绝缘性
六、 满足标准
1、IEC-529防尘试验方法
2、GB4208-93防尘试验方法
3、GB2423.37-89防尘试验方法
4、GJB150.12防尘试验方法
七、保护装置
1、工作室超温保护;
2、加热器短路保护;
3、振击器过载保护;
4、漏电保护;
5、安全可靠的接地装置
八、安装使用条件
1 设备周围环境条件
2环境温度:5—35℃
3保证性能的环境条件:(确保降温速率及极限温度)
4采用风冷冷却方式:环境温度:≤25℃
5 空气质量:无高浓度粉尘及腐蚀性气体,无易燃易爆气体;
6 试验箱体距房间四周至少应留有不小于200mm空间;
7 设备开箱门处应留有箱门正常开关的空间;
8 总开关:要求选用独立的空间

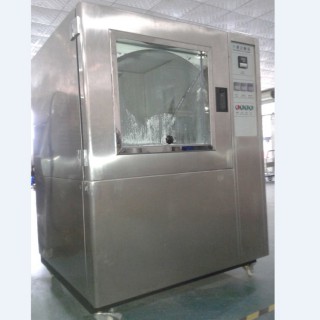

砂尘试验箱 粉尘试验箱 沙尘试验老化箱 维修深圳砂尘试验箱之样机:
